1. 신호의 중첩 (Overlapping Signals)
- NMR 스펙트럼에서 서로 다른 종류의 수소들이 우연히 매우 유사한 화학적 이동을 가져 신호가 겹쳐 나타날 수 있음.

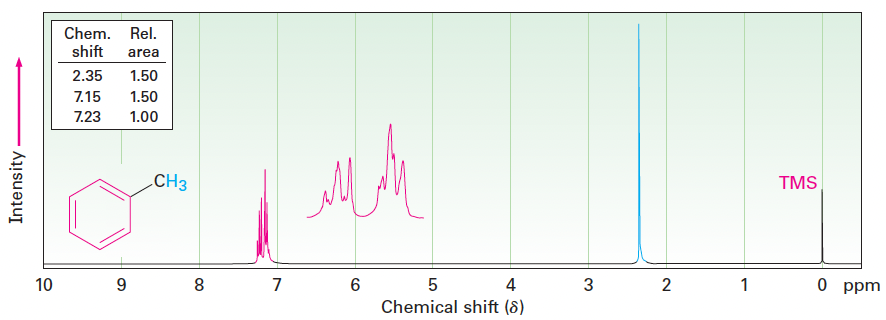

- 예시: 톨루엔(Toluene)
- 다섯 개의 방향족 고리 수소는 화학적으로 모두 등가가 아니지만, 7.17 δ 부근에서 복잡하게 겹쳐진 하나의 거대한 패턴으로 나타남. → 이러한 현상은 복잡한 분자 구조를 해석할 때 혼란을 줄 수 있음.
2. 비등가 수소에 의한 다중 커플링 (Multiple Coupling)
- 하나의 수소가 서로 다른 종류(비등가)의 수소들과 동시에 커플링될 때, n + 1 규칙보다 더 복잡한 갈라짐이 발생함.
- 예시: trans-Cinnamaldehyde
- C1 알데하이드 수소(9.69 δ): 인접한 C2 수소 1개와 커플링되어 J = 6 Hz인 doublet으로 갈라짐.
- C3 비닐기 수소(7.49 δ): 인접한 C2 수소 1개와 커플링되어 J = 12 Hz인 doublet으로 갈라짐.
- C2 비닐기 수소(6.73 δ): 양옆의 서로 다른 수소(C1, C3)와 각각 커플링되어 독특한 4중 선 패턴을 보임.
3. 나무 도표(Tree Diagram)를 이용한 해석
- 복잡한 갈라짐 패턴을 이해하기 위해 각 커플링 상수가 단계적으로 적용되는 과정을 도식화할 수 있음.

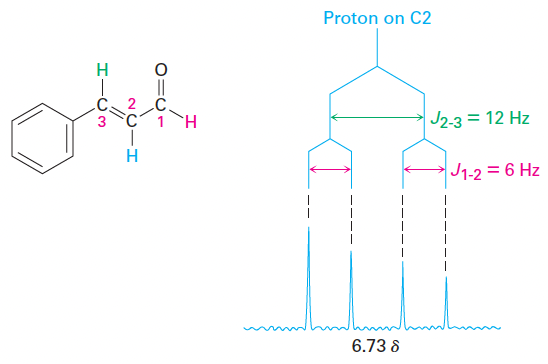

- trans-Cinnamaldehyde의 C2 수소
- 먼저 C3 수소와의 커플링(J = 12 Hz)에 의해 신호가 doublet으로 갈라짐.
- 이후 나누어진 각 피크가 C1 수소와의 커플링(J = 6 Hz)에 의해 다시 doublet으로 갈라짐.
- 최종적으로 4개의 선으로 구성된 doublet of doublets 패턴이 완성됨.
4. 피크 크기의 불균형 (Skewing Effect)
- 커플링된 두 핵의 화학적 이동이 서로 가까울수록 멀티플렛의 피크 크기가 대칭을 이루지 않고 한쪽으로 치우치는 현상이 나타남.
- 일반적으로 멀티플렛의 피크들 중 커플링 파트너의 신호 방향에 있는 피크들이 더 크게 나타남.
- 이러한 현상은 스펙트럼에서 어떤 신호들이 서로 인접하여 커플링되어 있는지 찾는 데 유용한 힌트가 됨.

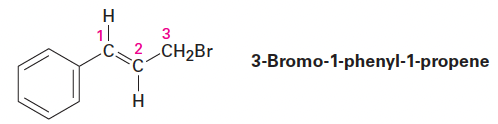

Problem 13-15. 3-Bromo-1-phenyl-1-propene shows a complex NMR spectrum in which the vinylic proton at C2 is coupled with both the C1 vinylic proton (J = 16 Hz) and the C3 methylene protons (J = 8 Hz). Draw a tree diagram for the C2 proton signal, and account for the fact that a five-line multiplet is observed.

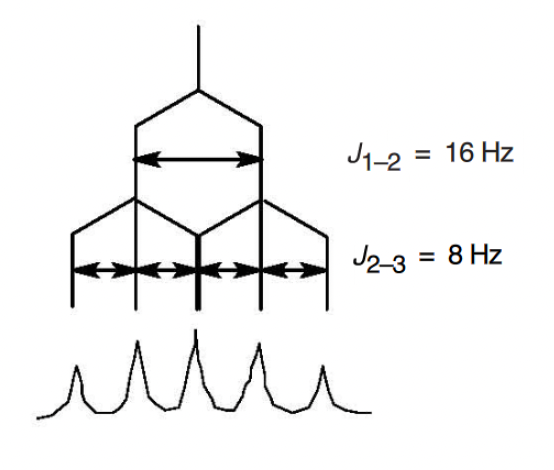

Answer.
