- 축소 구조식(condensed structures): 탄소-수소 및 탄소-탄소 단일 결합은 나타내지 않음.
- ex. 탄소에 세 개의 수소가 결합되어 있으면 CH3이라고 나타냄. (3은 아래 첨자)

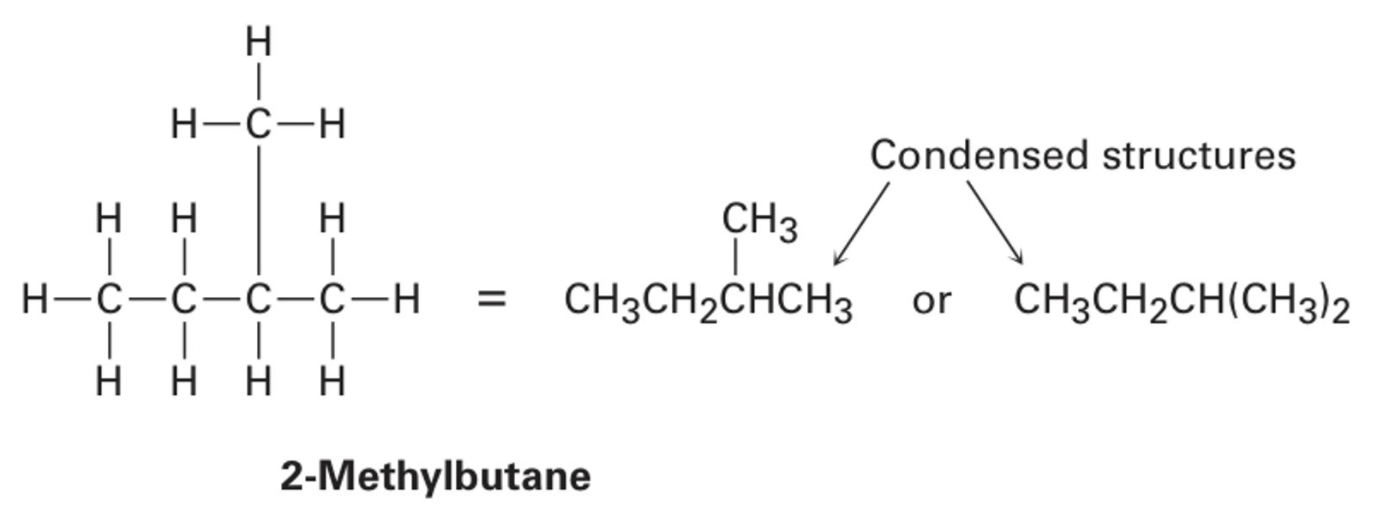

- 탄소 사이의 수평 방향 결합은 나타내지 않으나, 수직 방향 결합은 나타낸다. 또는, 묶어서 나타내기도 한다. (ex. 2-methylbutane)
골격 구조식(skeletal structure) 규칙

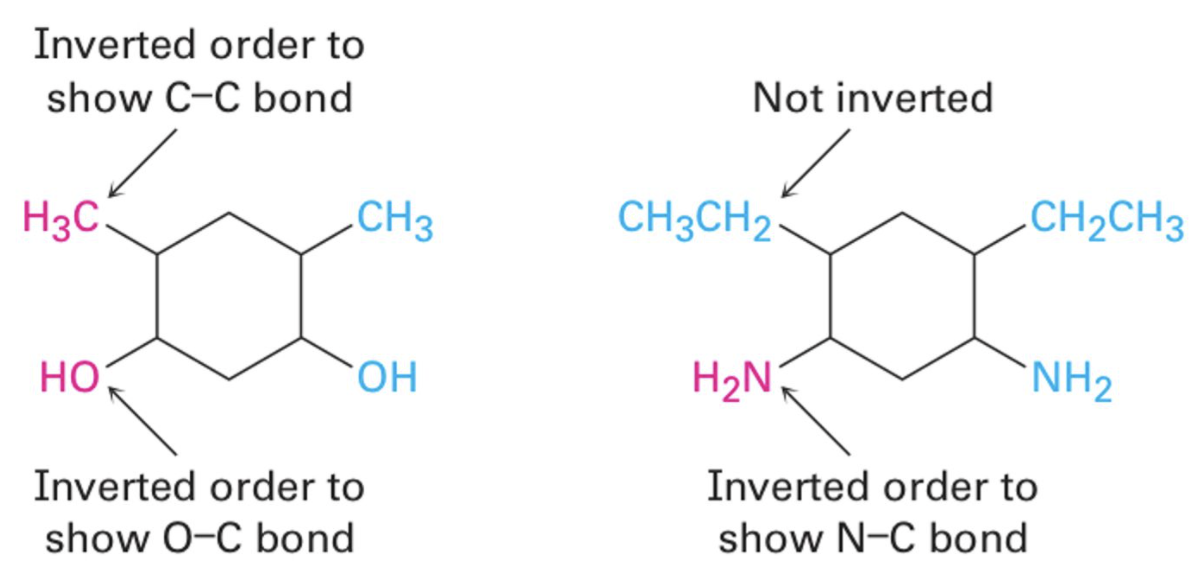

1. 탄소 원자는 흔히 나타내지 않는다. 대신 탄소 원자는 두 개의 선(결합)의 교차 지점과 각 선의 끝에 있다고 가정한다. 가끔 강조하거나 명확하게 하기 위해 탄소 원자를 표시하기도 한다.
2. 탄소에 결합된 수소는 그리지 않는다. 탄소는 항상 4가를 가지므로 각각의 탄소에 맞는 숫자의 수소를 마음 속에 그려 넣는다.
3. 탄소와 수소를 제외한 모든 원자들은 나타낸다.
- 골격 구조식 예시
Problem 1-15. Tell how many hydrogens are bonded to each carbon in the following compounds, and give the molecular formula of each substance:
(a) Adrenaline (b) Estrone (a hormone)
Answer.
Problem 1-16. Propose skeletal structures for compounds that satisfy the following molecular formulas. There is more than one possibility in each case.
(a) C5H12 (b) C2H7N (c) C3H6O (d) C4H9Cl
Answer.
Problem 1-17. The following molecular model is a representation of para-aminobenzoic acid (PABA), the active ingredient in many sunscreens. Indicate the positions of the multiple bonds, and draw a skeletal structure.
Answer.
red line = multiple (double) bonds.
